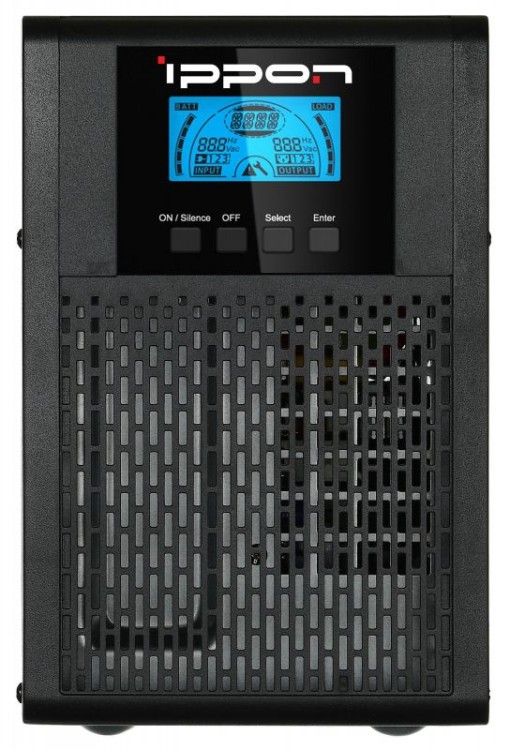

ИБП Ippon Innova G2 1kVA

Ippon Innova G2 1kVA — онлайн-источник бесперебойного питания нового поколения мощностью 900 Вт / 1000 ВА. Технология двойного преобразования обеспечивает нулевое время переключения на батарею и идеально чистую синусоиду 24 часа в сутки — нагрузка полностью изолирована от внешней сети независимо от того, что происходит с электричеством. Буква G означает второе поколение серии Innova: по сравнению с классической моделью TB 1000 аппарат получил повышенный КПД, функцию холодного старта и более компактный корпус.

Двойное преобразование — полная изоляция нагрузки от сети

В онлайн-ИБП входное переменное напряжение сначала преобразуется в постоянное (AC→DC), а затем обратно в переменное (DC→AC) — непрерывно, без единого момента переключения. Нагрузка питается исключительно от инвертора ИБП, а не напрямую от сети. Это принципиально отличает онлайн-топологию от линейно-интерактивных ИБП, у которых переход на батарею всегда сопровождается паузой 4–20 мс.

• Нулевое время переключения (0 мс): медицинский прибор не видит разрыва питания вне зависимости от аварии в сети
• Чистая синусоида на выходе: форма тока не искажается при любой нагрузке и при любом уровне заряда батарей — критично для ЭКГ, УЗИ и мониторов пациента
• Широкий диапазон входного напряжения 110–300 В: не переходит на батарею при просадках до 110 В — батареи расходуются только при глубоких авариях
• Диапазон входной частоты 40–70 Гц: нормально работает от дизельных и бензиновых генераторов с нестабильной частотой

Что изменилось в поколении G2

Серия G2 — это не косметическое обновление, а пересмотр схемотехники и компонентной базы онлайн-ИБП Innova. Ключевые улучшения по сравнению с Innova TB 1000:

Холодный старт

G2 умеет запускаться от встроенных батарей без подключения к розетке. Это полезно при плановых отключениях электричества: оборудование включается и нормально работает ещё до подачи питания в здании. Функция также востребована в выездных условиях — например, при временном развёртывании медицинского пункта.

ECO-режим для снижения расходов на электроэнергию

В ECO-режиме ИБП переводит нагрузку на байпас (прямое питание от сети) при стабильном напряжении, сохраняя инвертор в горячем резерве. КПД возрастает до >97%, что снижает тепловыделение и расход электроэнергии. При отклонении сетевого напряжения за допустимые пределы ИБП мгновенно включает инвертор — с паузой менее 2 мс.

Технические характеристики

Время автономной работы от батарей

Расчётное время резерва при стандартных батареях 12 В / 7 Ач × 2. Значения приведены при температуре +25 °C — при более низкой температуре ёмкость батарей снижается.

Применение в медицинском оборудовании

G2 1kVA спроектирован для оборудования с высокими требованиями к стабильности питания и мощностью до 900 Вт:

Медицинские приборы

• ЭКГ-аппараты: 12-канальные электрокардиографы потребляют 30–80 Вт — G2 обеспечивает многочасовую работу от батарей
• Мониторы пациента: прикроватные мониторы ЧСС, SpO₂, ЧДД и АД — критично нулевое переключение при аварии
• Дефибрилляторы и дефибрилляторы-кардиовертеры: пиковая нагрузка при зарядке конденсатора до 1000 Вт — G2 справляется в пределах CoP
• УЗИ-аппараты начального и среднего класса: компактные системы для общей диагностики мощностью 250–600 Вт
• Медицинские рабочие станции: ПК с клинической PACS или HIS без дискретной графики

Серверное и сетевое оборудование

• Серверы формата 1U–2U: мощностью до 900 Вт — один-два сервера среднего класса
• NAS-хранилища: системы резервного копирования и хранения медицинских изображений (DICOM-архивы)
• Активное сетевое оборудование: маршрутизаторы, коммутаторы и точки доступа с CoP близким к 1,0 — важно: CoP нагрузки не должен превышать CoP ИБП (0,9)

Как выбрать ИБП для медицинского учреждения

При подборе источника бесперебойного питания для клиники или медицинского кабинета важно учесть несколько факторов.

• Рассчитайте реальную мощность потребления — сложите потребление всех приборов, которые будут подключены. Возьмите данные из паспортов или измерьте ваттметром. Умножьте сумму на коэффициент запаса 1,2–1,3.
• Для медицинских приборов — только онлайн-топология. Линейно-интерактивные ИБП (даже с «чистой синусоидой») имеют паузу при переключении 4–20 мс. Для большинства медицинских приборов это недопустимо.
• Проверьте форму выходного сигнала. Только «чистая синусоида» (pure sine wave). Аппроксимированная (stepped, simulated) синусоида не подходит для медицинской техники и активных корректоров коэффициента мощности (APFC) в блоках питания серверов.
• Оцените необходимое время резерва. Для корректного завершения работы ОС достаточно 5–10 минут. Если в здании регулярно отключают электричество на несколько часов — рассмотрите подключение внешних батарейных модулей или дизельный генератор в связке с ИБП.
• SNMP-мониторинг. Для медицинских учреждений с ИТ-инфраструктурой слот SNMP/Web позволяет интегрировать G2 в систему мониторинга (Zabbix, Nagios) и получать оповещения о состоянии батарей, перегрузках и переключениях.

Автономность и режим работы Ippon Innova G2 1kVA

Ippon Innova G2 1kVA работает по топологии online с двойным преобразованием напряжения — нагрузка постоянно питается от инвертора, а переход на батарею происходит без разрыва синусоиды, за 0 мс. Это отличает модель от линейно-интерактивных ИБП, где при пропадании сети неизбежна короткая пауза на переключение: выходное напряжение и частота у Ippon Innova G2 1kVA остаются стабильными независимо от качества сети. Мощность устройства — 900 Вт (1000 ВА), КПД в нормальном режиме превышает 91%, а в экономичном ECO-режиме поднимается выше 97%, что снижает нагрев и продлевает срок службы электроники.

Время автономной работы зависит от реальной нагрузки на выходе. При нагрузке 270 Вт (30% от номинала) Ippon Innova G2 1kVA держит питание около 22 минут, при 450 Вт (50%) — порядка 9,5 минуты, а на полной мощности 900 Вт — около 3 минут. Аккумуляторный отсек включает две батареи 12 В/7 А·ч; их ресурс обычно 3-5 лет в зависимости от числа циклов разряда и температуры эксплуатации, менять комплект стоит при заметном падении времени автономной работы или если встроенное самотестирование сигнализирует о неисправности батареи. При превышении допустимой нагрузки ИБП подаёт непрерывный звуковой сигнал и включает индикатор перегрузки — в этом случае часть подключённого оборудования нужно снять с выхода, чтобы не сработала защита.
